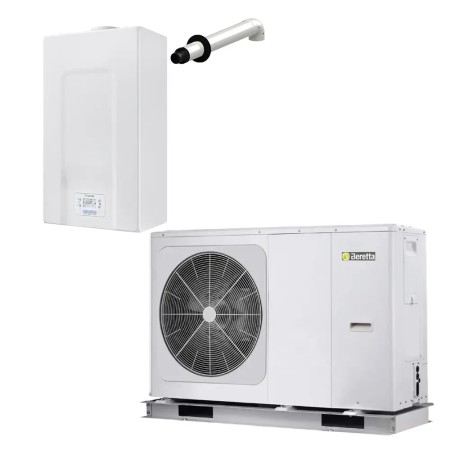

Sistema Ibrido Beretta con caldaia a condensazione Ciao X 30 C da 30 kW e pompa di calore Hydro Unit M da 12 kW A+++ R32

Sistema Ibrido Beretta con caldaia a condensazione Ciao x C30 da 30 kW e pompa di calore Hydro Unit M da 12 kW

Sistema Ibrido Beretta HYDRO UNIT M 012 con gas R32 in A+++ è composto dalla caldaia a condensazione Ciao X 30C e dalla pompa di calore Hydro Unit M 012 da 12 kW. Sfrutta due tipi di alimentazione: gas naturale ed elettricità permettendo il funzionamento in riscaldamento, raffrescamento e prodizione di acqua calda sanitaria ACS. Risparmia in bolletta con questo sistema

Beretta introduce HYDRO UNIT M 012 12 kW 20191954, la nuova gamma di pompe di calore di calore aria-acqua monoblocco inverter con alimentazione monofase in R32. La gamma si caratterizza per la facilità e semplicità di installazione. Compreso di Pannello di comando remoto

Il sistema ibrido composto da:

• Pompa di calore HYDRO UNIT M 012 cod. 20191954
• Caldaia CIAO X 30C cod. 20197876
• Comando gestioni ibridi  REC 10 MH cod. 20193922

Beretta HYDRO UNIT M 012

Queste unità sono utilizzate sia per applicazioni di riscaldamento e raffreddamento che per serbatoi di acqua calda sanitaria. Possono essere combinate con ventilconvettori, applicazioni di riscaldamento a pavimento, radiatori ad alta efficienza a bassa temperatura, serbatoi di acqua calda sanitaria e kit solari, che sono tutti alimentati sul campo. Insieme all'unità viene fornito in dotazione un controller cablato. Il riscaldatore di backup, disponibile come accessorio, può aumentare la capacità di riscaldamento in caso di temperature esterne fredde. Il riscaldatore di backup serve anche come backup in caso di anomalia di funzionamento e come protezione dal gelo delle tubazioni dell'acqua esterna durante l'inverno.

Struttura

Mobile di copertura realizzato in lamiera di acciaio verniciata con polveri di colore neutro RAL 7035 che ne aumenta la resistenza alla corrosione da parte di agenti atmosferici. Tutti i pannelli sono smontabili.

Compressore

Per tutte le taglie viene installato un compressore DC inverter MITSUBISHI Twin Rotary ad alto rendimento. Le due palette rotanti del compressore, sfasate di 180°, e il motore DC brushless, dotato di un albero perfettamente bilanciato, garantiscono la riduzione al minimo del rumore e delle vibrazioni, anche a bassissime velocità di funzionamento

Un doppio schermo di protezione del compressore per l’isolamento sonoro riduce ulteriormente i livelli sonori

Una tecnologia avanzata, in grado di offrire il massimo rendimento energetico e caratterizzata da una potenza elevata disponibile in condizioni di picco, nonché un rendimento ottimizzato alle velocità del compressore ridotta e media. La pompa di calore HYDRO UNIT M è dotata di una tecnologia con DC inverter, che unisce due logiche di regolazione elettronica: modulazione di go (PAM) e modulazione di larghezza dell'impulso (PWM), in modo da garantire un funzionamento ottimizzato del compressore in ogni condizione di funzionamento, minimizzare le fluttuazioni di temperatura, e fornire una perfetta regolazione del comfort e, il tutto, riducendo notevolmente il consumo energetico

PAM: la modulazione di ampiezza dell'impulso della corrente continua comanda il compressore a condizioni di massimo carico (avvio e carico di picco), in modo da aumentare la tensione in presenza di una frequenza fissa. Il compressore funziona ad alta velocità, in modo da raggiungere rapidamente la temperatura desiderata

PWM: la modulazione di larghezza dell'impulso della corrente continua comanda il compressore in condizioni di carico parziale, adattando la frequenza in presenza di una tensione fissa. La velocità del compressore viene regolata con precisione, e l'impianto offre un livello di comfort elevato (assenza di fluttuazioni di temperatura) a condizioni operative caratterizzate da un rendimento eccezionale

La frequenza del compressore aumenta costantemente fino a raggiungere il livello massimo. Ciò garantisce l'assenza di picchi di intensità durante la fase di avvio e, inoltre, garantisce un collegamento sicuro ad un'alimentazione di corrente in monofase, anche per gli impianti ad elevata potenza. Questa logica di start dei compressori rende gli avviatori "Soft Start" inutili e, inoltre, garantisce l'immediata disponibilità della potenza massima

Batteria esterna

La batteria esterna è realizzata con tubi in rame ed alette in alluminio idrofilico. Tale soluzione consente all'acqua una migrazione più semplice (per gravità) verso il fondo dello scambiatore. In particolare, questa innovazione consente:

Allungamento dei tempi necessari alla formazione della brina, riducendo l'accumulo di quest'ultima sulla batteria

Una fase di sbrinamento più efficiente, grazie al miglioramento del deflusso dell'acqua sulle alette; viene, così, migliorato il funzionamento in modalità riscaldamento

Trattamento blue coating di serie che migliora la resistenza delle batterie agli agenti corrosivi ed è consigliata in tutte quelle applicazioni che presentano un moderato rischio di corrosione

Ventilatore esterno

Singolo ventilatore Brushless DC fan motor a velocità variabile per una distribuzione dell'aria ottimale unitamente a livelli sonori straordinariamente bassi. Possibilità di impostare due differenti livelli di rumorosità massima

Valvola di espansione elettronica

La valvola di espansione elettronica è un dispositivo elettronico di espansione biflusso, il cui compito è quello di ottimizzare il volume del fluido refrigerante presente nel circuito e conseguentemente il surriscaldamento, impedendo il ritorno del fluido in fase liquida verso il compressore. Questo dispositivo migliora ulteriormente l’elevata efficienza e affidabilità dell'impianto, in quanto permette di lavorare anche con pressioni di condensazione molto basse in tutto il campo di lavoro

Valvola solenoide

Visti gli estesi campi di lavoro dell’unità, la valvola solenoide, completamente gestita dall’unità, permette di far lavorare il compressore a livelli di temperatura sempre ottimali

Scambiatore a piastre

Scambiatore di calore a piastre di tipo verticale in acciaio inox AISI 316

Gruppo idronico integrato

Il modulo idronico è sempre presente ed è fornito con con pompa di circolazione a velocità variabile, flussostato, valvola di sicurezza da 3 bar, vaso di espansione e sonde di temperatura acqua in ingresso e in uscita. È possibile avere come accessorio il riscaldatore elettrico di backup. Nelle applicazioni domestiche, possibilità di collegare direttamente sotto l’unità l’accumulo inerziale in modo tale da ridurre al minimo lo spazio occupato all’interno degli ambienti abitati. Tutte le parti interne idroniche sono isolate per ridurre le perdite di calore. Il programma antigelo contiene funzioni speciali che utilizzano la pompa di calore e il riscaldatore di backup (se disponibile) per proteggere l’intero sistema dal congelamento. Quando la temperatura del flusso d'acqua nel sistema scende a un certo valore, l'unità riscalderà l'acqua, sia con la pompa di calore, sia con il rubinetto del riscaldamento elettrico, sia con il riscaldatore di backup (se disponibile). La funzione di protezione antigelo si disattiva solo quando la temperatura aumenta fi no ad un certo valore

Caratteristiche principali

HYDRO UNIT M offre un elevatissimo indice di efficienza energetica, sia in modalità riscaldamento che in modalità refrigerazione, garantendo così significativi risparmi energetici. Le batterie, di grandi dimensioni ed altamente efficienti, unitamente ai circuiti ottimizzati garantiscono performance che soddisfino i requisiti europei in merito alle detrazioni fiscali. L'efficienza in condizioni di carico parziale (efficienza energetica stagionale) raggiunge i migliori livelli di questo settore industriale

Comfort per tutto l'anno: la tecnologia all'avanguardia di HYDRO UNIT M mette a disposizione degli utenti livelli di comfort migliorati, sia in termini di controllo della temperatura dell'acqua che di silenziosità. La temperatura richiesta viene raggiunta rapidamente e mantenuta costante, senza alcuna fluttuazione. HYDRO UNIT M offre livelli di comfort ottimizzati e personalizzati, sia in inverno che in estate

HYDRO UNIT M è in grado di funzionare in modalità refrigerazione in presenza di basse temperature esterne (temperature variabili da -25°C a 43 °C). Per garantire inoltre all'utente il massimo comfort, le unità funzionano fino a una temperatura esterna di -25°C in modalità riscaldamento, mentre in estate sono in grado di produrre acqua calda fino a 50°C con temperatura esterna fino a 43°C per le applicazioni di acqua calda sanitaria

• Nelle modalità comfort ambientale sia in caldo che in freddo è disponibile di serie la possibilità di programmazione settimanale
• Nelle modalità acqua calda sanitaria è disponibile di serie la possibilità di programmazione settimanale e la funzione antilegionella con il metodo della disinfezione termica
• Possibili molteplici schemi impiantistici. L’unità, attraverso dei sensori disponibili come accessori, può gestire ad esempio un impianto solare, fino a due zone di cui una miscelata, il ricircolo sanitario
• Possibilità di poter essere in cascata fino ad un massimo di 6 unità. Nelle configurazioni in cascata l’unità master può essere dedicata alla produzione di acqua calda sanitaria
• Possibilità di collegare l’unità a sistemi BMS con protocollo Modbus
• Disponibile porta USB per l’aggiornamento del software della scheda tecnica
• Disponibilità di un ingresso pulito dedicato alle funzioni smart grid
• Funzionamento garantito con almeno 40lt di acqua nell’impianto

Pompa di Calore Beretta HYRO UNIT M

• Pompa di calore idronica aria-acqua
• Prestazioni certificate da ente terzo HP Keymark
• Connettività modbus di serie
• Circolatore a velocità variabile di serie
• Scambiatore lato sorgente con lo speciale trattamento idrofilico e anticorrosivo Blue-Fin di serie
• Idonea per riscaldamento, raffrescamento e produzione di acqua calda sanitaria
• Compressore Rotativo con tecnologia DC-Inverter
• Campo di funzionamento -25°C /+43°C
• Temperatura massima di riscaldamento 65°C
• Valvola di espansione elettronica
• Vaso d’espansione di serie
• Elevata silenziosità
• Fluido refrigerante ecologico R32
• Comando cablato incluso, può gestire completamente un impianto riscaldamento/ raffreddamento/ acqua calda sanitaria, anche può gestire fino a 6 unità in cascata (1 master e 5 slave) anche con potenza diversa
• Il programma antigelo protegge l’intero sistema, in particolare le parti idrauliche, da danni a temperature ambiente molto basse

Beretta CIAO X 30C da 25 kW 20197876 è la caldaia murale a condensazione inclusa di kit scarico fumi in omaggio. Questa caldaia a gas metano, camera stagna e tiraggio forzato, è adatta per il riscaldamento e produzione di acqua calda sanitaria ACS

• Nuovo scambiatore di calore primario in acciaio inossidabile, compatto e robusto, e scambiatore sanitario ad alta efficienza sviluppato da Beretta
• Facile installazione, facile integrazione anche in piccoli spazi e facile sostituzione grazie ad una vasta gamma di accessori disponibili come optional
• Interfaccia touchscreen moderna e intuitiva, con icone rappresentative e tasti capacitivi con “buzzer” acustico di conferma
• Rapporto di modulazione 1:8 e 93% di efficienza stagionale
• Vaso di espansione laterale da 8 litri
• Gruppo idraulico con connessioni in sequenza standard DIN
• Dimensioni compatte 700x400x275 mm e peso contenuto
• Nuova flangia fumi con prese analisi aria integrate
• Controllo di temperatura di serie in combinazione con la sonda esterna, disponibile come accessorio
• Progettata per funzionare con miscele di gas naturale e idrogeno, fino ad un massimo del 20%
• Funzionamento standard a gas naturale e possibilità di conversione a GPL (G31) e aria propanata tramite accessori. Questa modifica deve essere effettuata dall’installatore o dal servizio di assistenza tecnica
• Facile manutenzione e pulizia della camera di combustione grazie all’accesso frontale allo scambiatore
• Protezione elettrica IPX5D
• Classe 6 Nox

CIAO, UNA DELLE CALDAIE MURALI PIÙ VENDUTE DI SEMPRE NEL PORTAFOGLIO BERETTA, È STATA COMPLETAMENTE RIPROGETTATA, DANDO VITA AD UNA NUOVA GAMMA A CONDENSAZIONE CON MOLTE CARATTERISTICHE E VANTAGGI INNOVATIVI:

CIAO X La nuova gamma Beretta conserva le caratteristiche distintive degli omonimi modelli precedenti in termini di affidabilità e semplicità di utilizzo, aggiungendone molte altre, importanti e innovative: dal nuovo scambiatore primario in acciaio inox, all'innovativa interfaccia touchpad fino alle connessioni idrauliche con standard DIN

Con CIAO X, Beretta potenzia la ricerca di comfort e innovazione nel rispetto dell'ambiente, che rappresenta uno dei punti di forza del marchio, a partire dalle origini. Questa rinnovata consapevolezza energetica si traduce in alta efficienza, bassi consumi e un elevato rapporto di modulazione (1:8), che uniti alla flessibilità di installazione, alle dimensioni compatte e al peso contenuto, consentono di collocare CIAO X ai vertici della sua categoria. Ma c'è di più. CIAO X guarda avanti per le generazioni future. La nuova gamma può già processare una miscela di idrogeno fino al 20%, la fonte di energia sostenibile che costituirà la vera svolta ecologica dei prossimi anni.

CONTROLLA IL TUO COMFORT CON UN TOUCH

Una delle caratteristiche distintive della nuova CIAO X è l'interfaccia digitale touchpad, che coniuga design e innovazione con la facilità d'utilizzo. Con un semplice touch su 7 punti del pannello, è possibile accedere in modo intuitivo a tutte le impostazioni e ai parametri della caldaia e dell'impianto. Ad ogni touch si attiva un buzzer, che genera un feedback acustico a conferma dell'operazione. Il display LCD comunica con l'utente e l'installatore attraverso icone, senza utilizzare testi, al fine di consentire una comprensione immediata della funzione visualizzata.

OVUNQUE CIAO X

Le linee morbide ed essenziali dell'innovativo controllo touch conferiscono a CIAO X un carattere moderno e gradevole, che facilita l'integrazione in ogni contesto.  Le dimensioni compatte e il peso contenuto permettono alla caldaia di essere facilmente installata praticamente ovunque, non solo all'interno dell'abitazione, ma anche all'esterno (a incasso in box o in luogo parzialmente protetto). CIAO X è quindi ideale per la sostituzione di vecchie caldaie, sia con sequenza di connessioni DIN che Beretta, grazie alla disponibilità di kit accessori che ne semplificano la conversione. Un'ampia gamma di accessori completa l'offerta di CIAO X: kit fumi, filtri acqua compatti (addolcitore e magnetico) e copertura delle connessioni idrauliche, facilitandone l'installazione e armonizzandone l'integrazione, sia in ambienti indoor che outdoor.

TECNOLOGIA E RISPARMIO ENERGETICO NUOVO SCAMBIATORE A CONDENSAZIONE IN ACCIAIO INOX

CIAO X è dotata di un nuovo scambiatore primario in acciaio INOX, con tubo liscio ad elevata sezione, per assicurare ottima efficienza e pulizia nel tempo. L’acciaio INOX, oltre all’elevata resistenza all’azione corrosiva della condensa acida, previene la formazione interna di ossidi e di altri fenomeni elettrochimici tipici in installazione su vecchi impianti. La geometria a spira unica avvolta (circuito idraulico in serie) assicura portata costante in tutte le sezioni dello scambiatore e previene intrinsecamente fenomeni di intasamento. L’accesso frontale agevola le operazioni periodiche di manutenzione e pulizia della camera di combustione.

NUOVE FUNZIONI PER UN MAGGIORE COMFORT IN SANITARIO

Nei modelli combinati, lo scambiatore a piastre ad alto rendimento, collegato al circuito primario dell'acqua calda, permette di riscaldare l'acqua sanitaria in modo istantaneo, senza la necessità di un bollitore esterno. Il nuovo scambiatore sanitario è stato ottimizzato da Beretta per ottenere prestazioni elevate e massimo comfort per l'utente finale in termini di stabilità della temperatura e ridotti tempi di attesa. Questi plus, che pongono CIAO X ai vertici della categoria di riferimento, si traducono in ultima analisi in risparmio idrico ed energetico, per un maggior rispetto dell'ambiente. Ecco alcune tra le funzioni speciali di CIAO X:

• • La funzione PRERISCALDO e la sua evoluzione in PRERISCALDO SMART sono state concepite per ridurre ulteriormente i consumi di acqua e gas. Queste funzioni permettono, infatti, di mantenere calda l'acqua all'interno del nuovo scambiatore a piastre ad alta efficienza, prodotto nei nostri stabilimenti, riducendo nel contempoo i tempi di attesa.
  • La funzione TOUCH & GO permette di attivare un preriscaldo istantaneo, solo per una richiesta specifica. Altre funzioni speciali come RITARDO SANITARIO, ANTI-OSCILLAZIONE, VENTILATORE SMART permettono di migliorare le prestazioni della caldaia in condizioni di funzionamento particolarmente difficili, come ad esempio nel caso di temperatura dell'acqua in ingresso molto bassa o molto alta, o una portata d'acqua molto bassa.

FUNZIONAMENTO SILENZIOSO

L'ottima silenziosità operativa (solo 50 dB sui modelli fino 25kW) rende CIAO X ideale per l'installazione all'interno degli spazi abitati, anche per la sostituzione in una cucina.

HI, COMFORT IL TUO COMFORT A PORTATA DI MANO

CIAO X* È COMPATIBILE CON HI, COMFORT, LA NUOVA PIATTAFORMA DI SOLUZIONI IOT DI BERETTA, CHE PERMETTE DI GESTIRE IL COMFORT IN MANIERA SEMPLICE E INTUITIVA L’utente finale può gestire il clima di casa con il tradizionale controllo con termostato HI, COMFORT T100, tramite la nuova App HI, COMFORT, che si può connettere al termostato attraverso Wi-Fi box. La nuova App è scaricabile gratuitamente per i sistemi Android e iOS e permette di monitorare gli stati, impostare da remoto la temperatura dell’acqua calda sanitaria e definire i setting della caldaia in modo semplice e sicuro. Inoltre, installare HI, COMFORT T100 è facile e veloce e, in caso di sostituzione di un vecchio termostato, non necessita di interventi sull’impianto elettrico dell’abitazione. HI, COMFORT T100, alimentato a batteria, permette anche l’installazione “senza fili”, se si dota l’impianto di un ricevitore in radiofrequenza.

• Comando completo con display retroilluminato per la gestione del comfort domestico, anche da remoto con Smartphone e Tablet
• App moderna e semplice da usare, con funzioni innovative
• Controllo remoto delle caldaie BERETTA in modalità evoluta e di tutte le caldaie in modalità ON/OFF
• Comunicazione versatile: ON/OFF e OTBus sia Wired (cablata) che Wireless (senza fili)

* In caso di installazione della caldaia all'esterno (a incasso in box o in luogo parzialmente protetto), la possibilità di utilizzo del termostato in modalità Wi-Fi e della Smart Key K100 deve essere verificata in sede di installazione.

PER UN FUTURO SOSTENIBILE

CIAO X nasce già predisposta per funzionare con miscele di gas naturale e idrogeno - fino a un massimo del 20% - una prima importante tappa verso il raggiungimento degli obiettivi di sostenibilità ambientale e il percorso di decarbonizzazione avviato dall’Unione Europea.
